ベンリーバイス
スペシャル
ボール盤用マルチバイス
型式 NBV-1525SP/NBV-1535SP
- ベンリーバイススペシャルは
- ボール盤、組み付け作業に使えるマルチプルバイスです。
- ●バイス本体にも追加工ができ専用治具としても使えます。

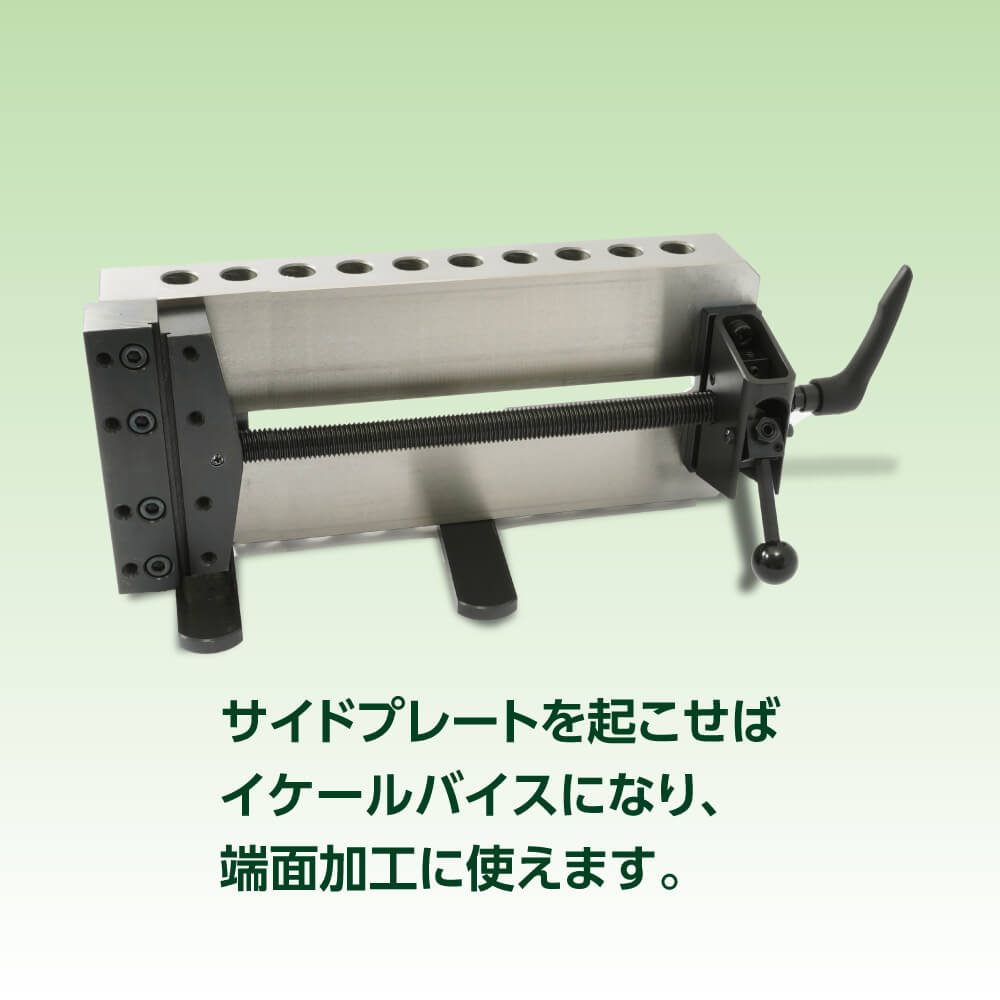

- ●サイドプレートを起こせばイケールバイスになります。
- 特長
- ●SIMPLE & USEFUL
簡単で使い易く、操作性抜群!! - ●STRONG & LIGHT
強くて軽いダクタイル鋳鉄ボディ!! - ●SPEEDY
スピードネジで素早くクランプ!!

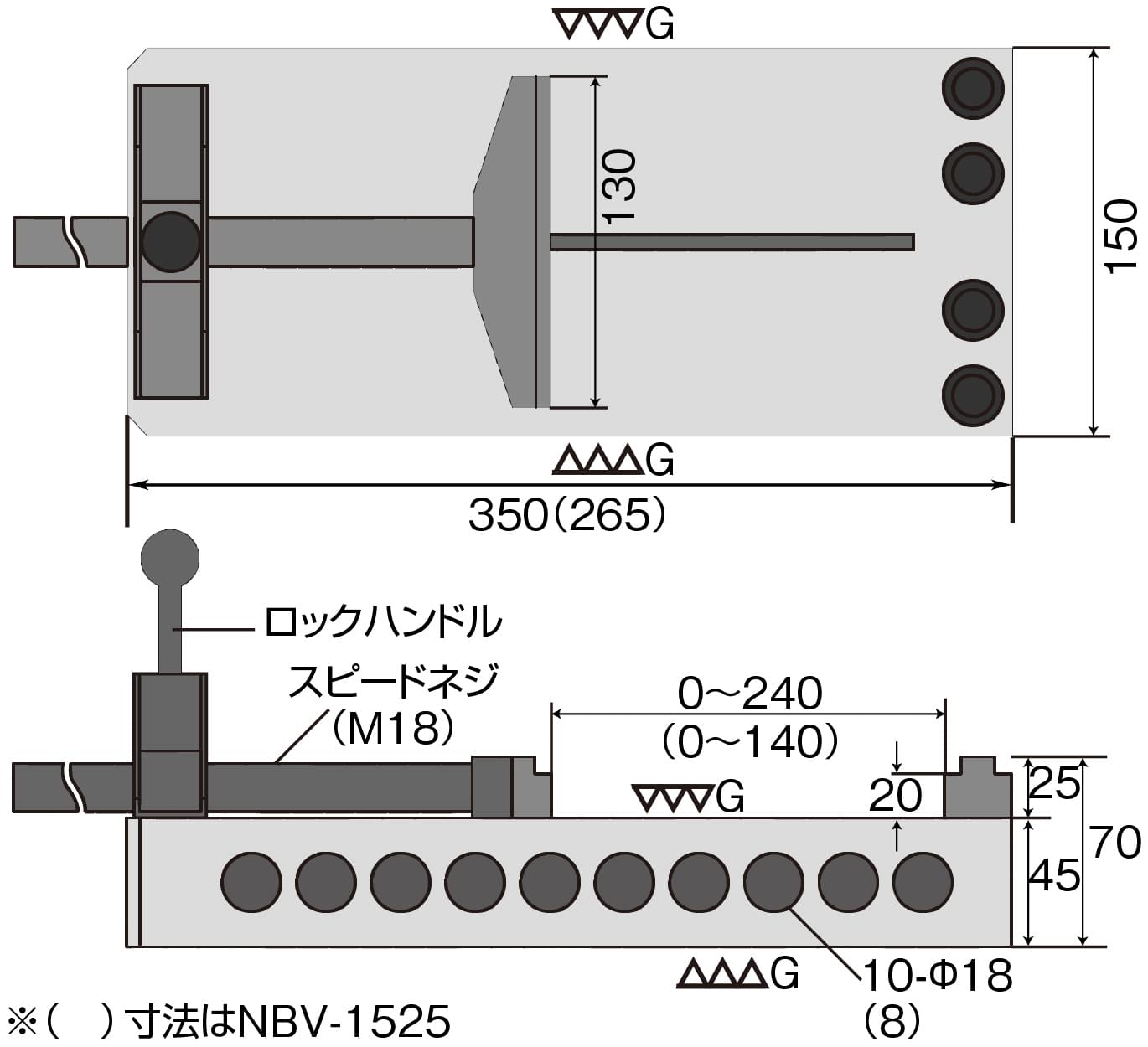

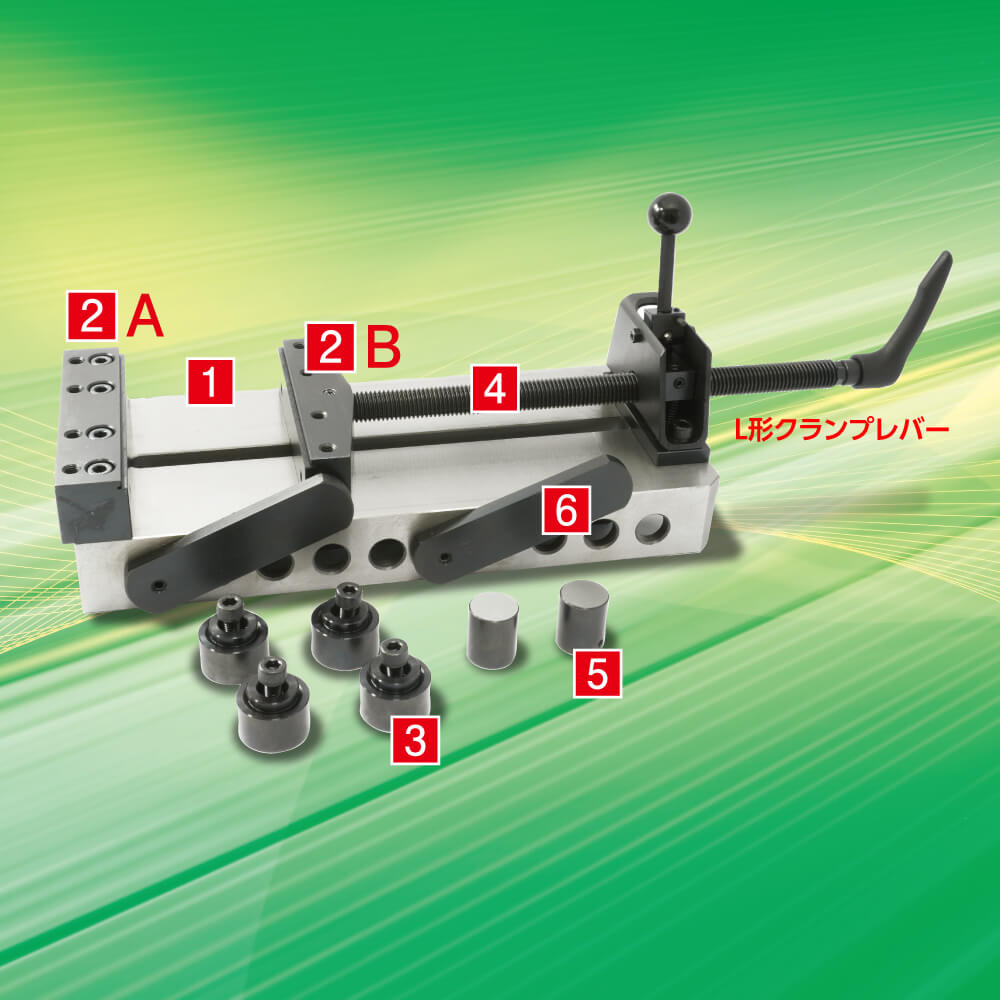

- 各部の名称と仕様
- ◎重量…NBV-1525SP(約11Kg)
NBV-1535SP(約12Kg) - 本体…ダクタイル鋳鉄〜外周4面研磨仕上げ
- 口金…S45C〜
A固定側 □35(30H)×148L

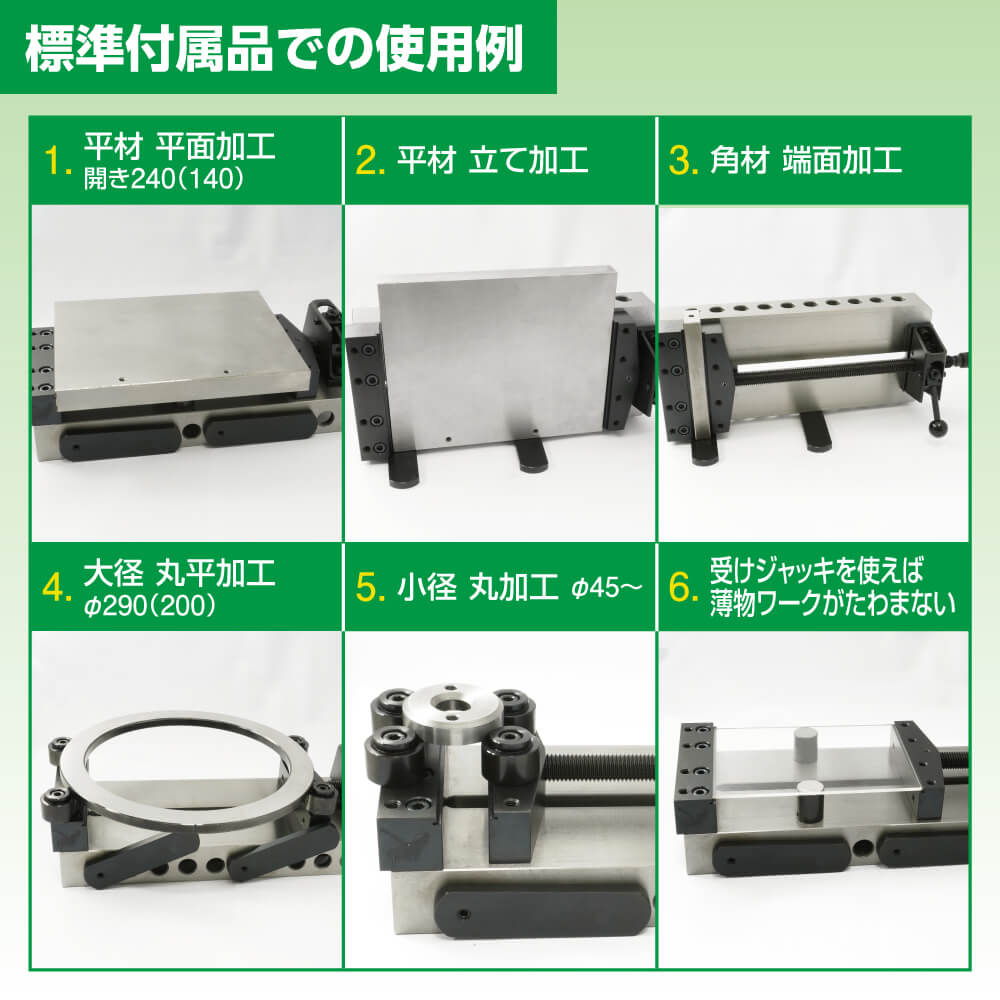

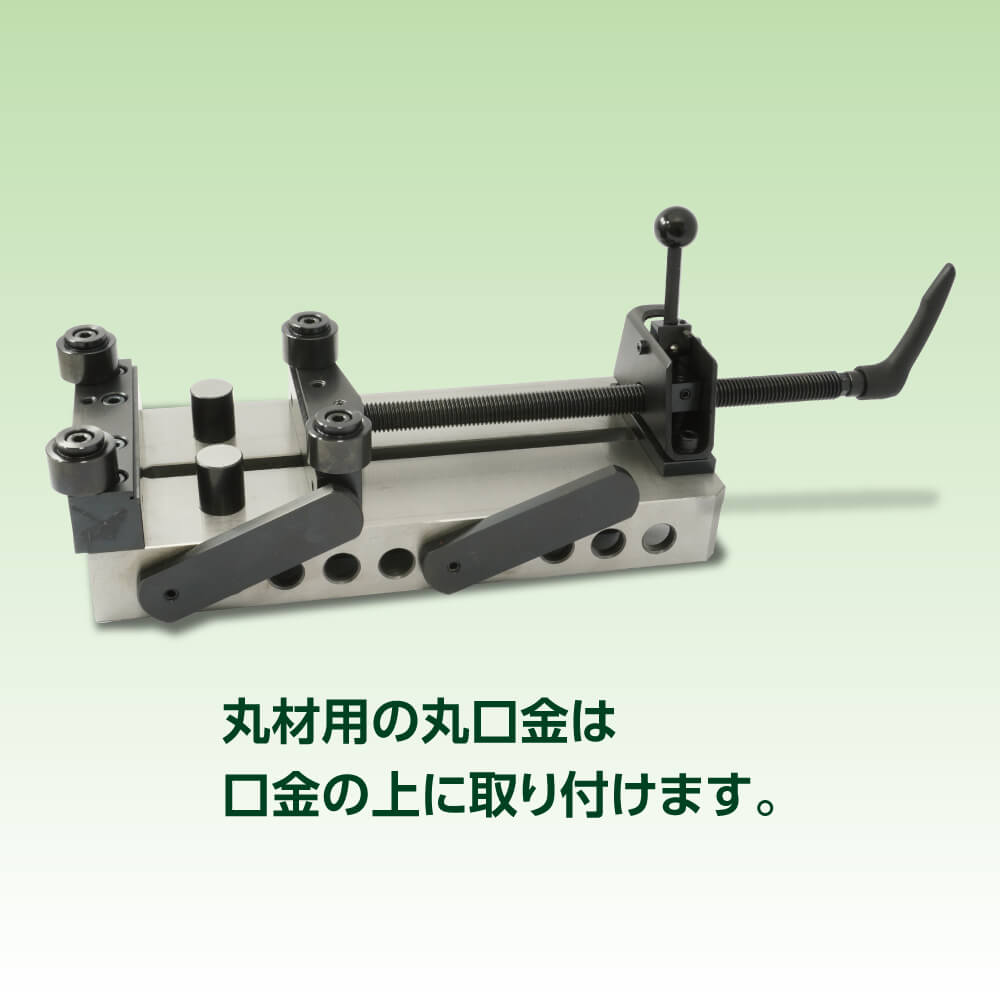

B移動側 □35(30H)×140L〜山型 - 丸口金…S45C Φ34×25(20H)4個
口金上に取り付ける。
平丸材Φ45〜Φ290チャッキング可能
※NBV-1525SPはφ200 - スピードネジ…S45C M18
- 受けジャッキ…S45C Φ25×30H
マグネット付き 2個 - サイドプレート…S45C W32×L125×T9 2個

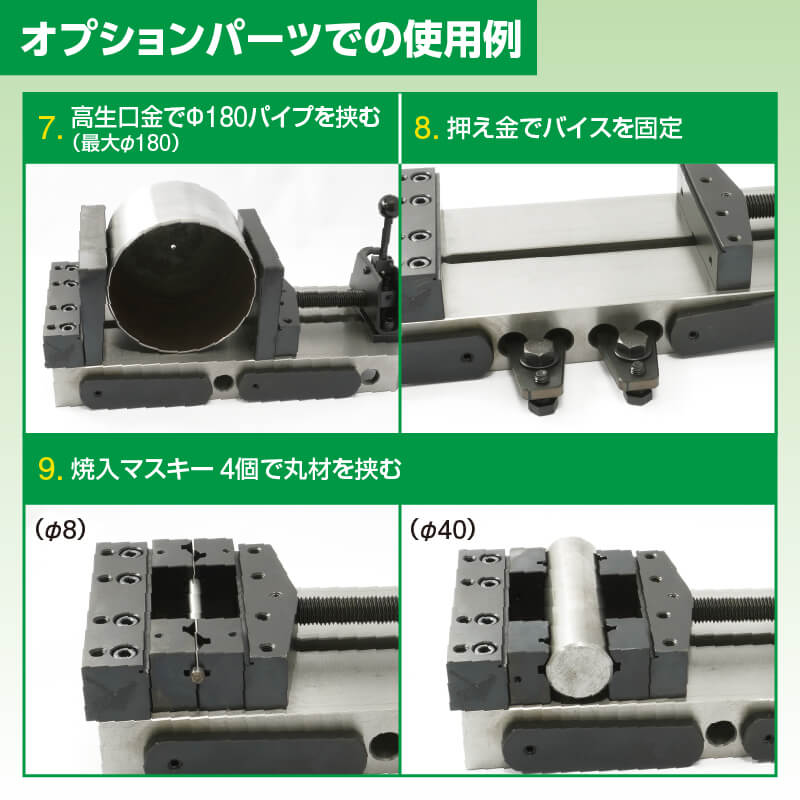

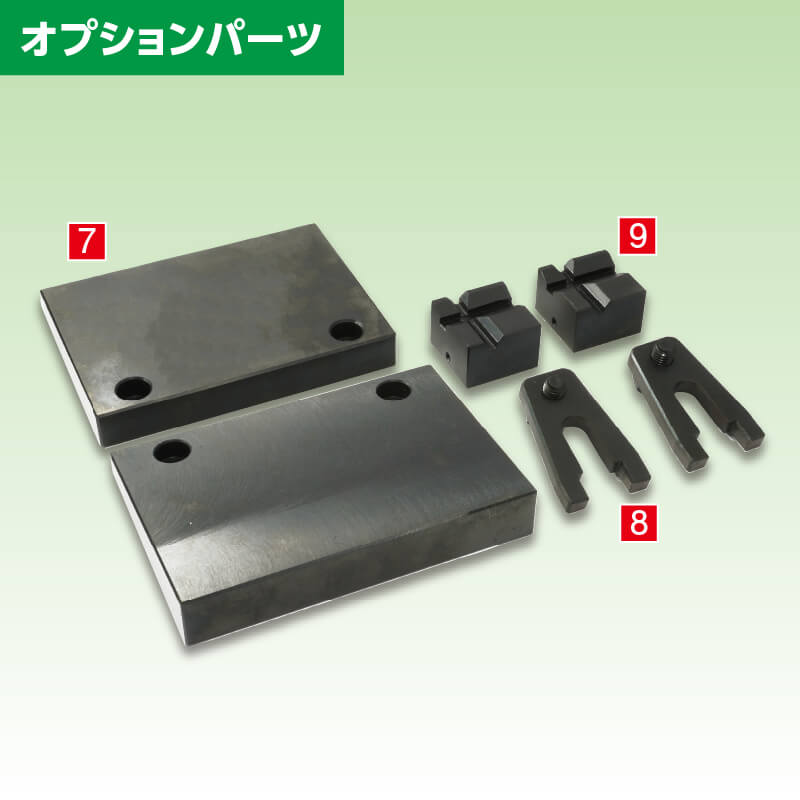

- オプションパーツ
- 高生口金…S45C
固定側〜100H×148L×24T (角度〜5°)
移動側〜100H×140L×19T
※最大φ180までのパイプチャッキング可能 - 押え金…SS41
M8〜M12 取付ボルト用 1セット 2個 - 焼入マスキー…S45C HRC45°
□38×25(Φ8〜Φ40)マグネット付き
1セット2個
