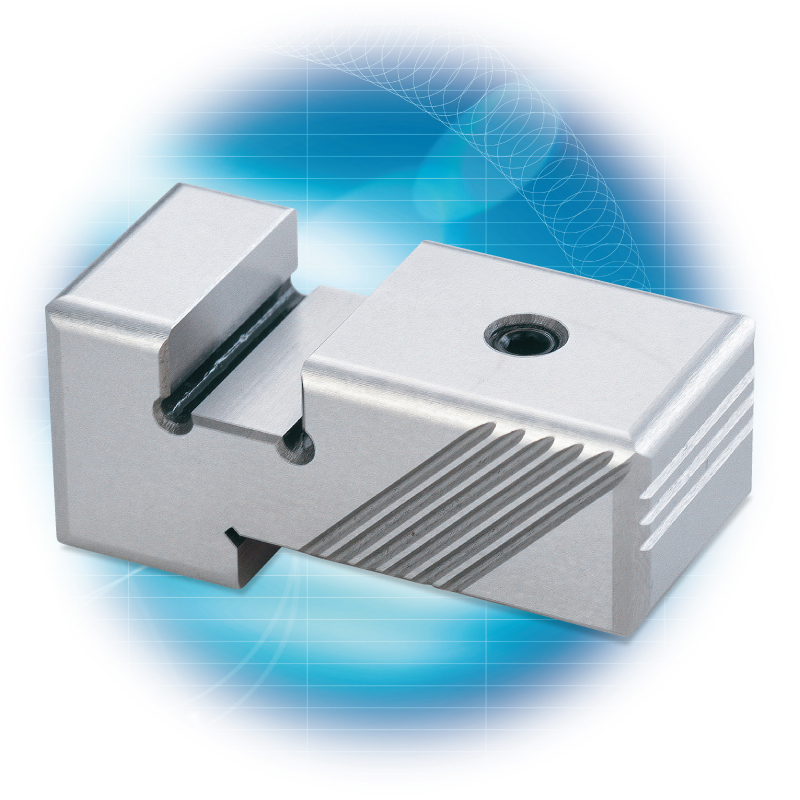

シンフリー

端面位置検出具

型式 SFB-00F

シンフリー
シンフリーとは
●六面加工体(ベース、ブロック)のX.Y加工原点を求める、位置検出具です。
●一般的な回転芯出しバーや、タッチポインターによる位置検出より、より正確な原点が求められます。
用途
マシニングセンター、フライス
仕様
●材  質 DC-53(SKD-11)
●焼入硬度 HRC-60〜62(サブゼロ処理)

寸法と公差

シンフリー寸法
  各 部 公 差
1 W幅10㎜に対し ±0.002以内
2 W幅の中心と
基準面Kの同心度
±0.002以内
