天-GOO

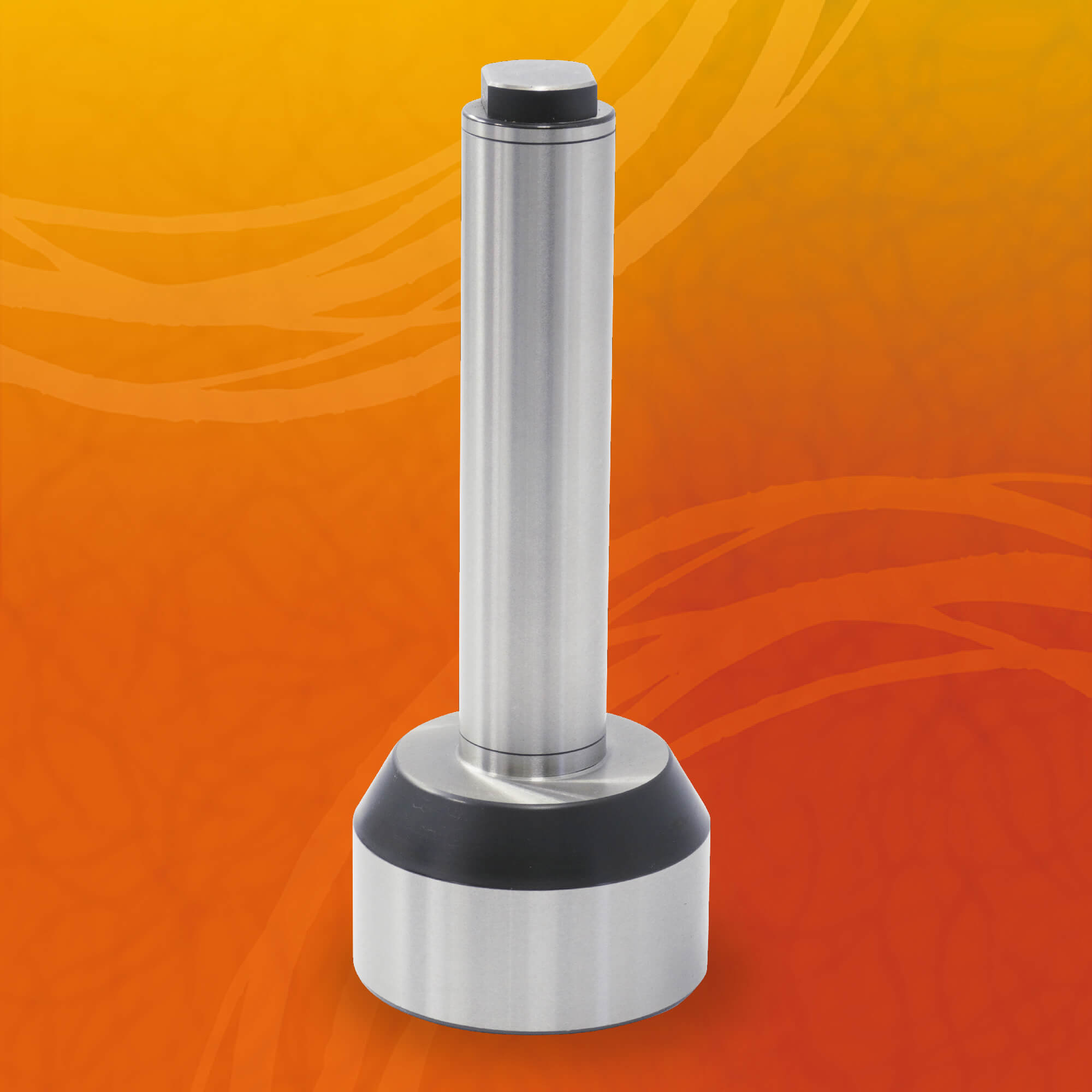

簡易直角度＆測長具型式 HDC-150/HDC-80
- 天-GOO（天狗の鼻）は
- 直角測定と大型加工物のXY原点を測る簡易測長器です。
- 仕様
●材質〜SUJ2（ベアリング鋼）
●硬度〜ＨＲＣ60
| 型式 | ＨＤＣ-150 | ＨＤＣ-80 | |
|---|---|---|---|
| 測 定 部 |
全体-L | 150±0.005 | 80±0.005 |
| ゲージライン （GL1〜GL2） |
100±0.5 | 50±0.5 | |
| ΦD | 59±0.1 | 30±0.1 | |
| Φd | 24±0.1 | 12±0.1 | |
| 直角度 Ⓐ基準⊥Ⓑ径 | ±0.003 | ±0.003 | |
| GL1≧GL2 | 0〜0.003 | 0〜0.003 | |

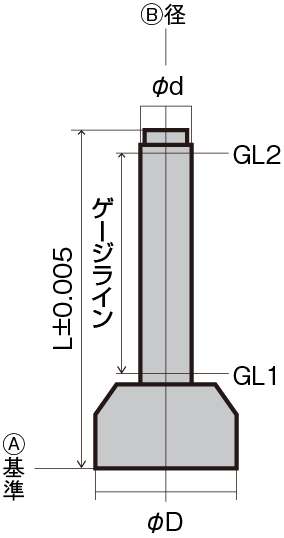

寸法図
- 注意事項
●測定物の取付面に打痕、キズ無きことを確認して下さい。
●取付の際、微粉塵等を完全に拭き取って下さい。
