ファインパラレル
マグネット付き マシンバイス用敷台型式 FP-180（20）/FP-125（20）<br>（長さ）（枚数）
- ファインパラレルは
- 30H（20H）〜74Hまで1mm飛び、マシンバイス用正敷台で寸法の選択ができます。
- 特長 3ポイント
１．必要な寸法を必要な枚数だけ
２．1セット2枚からの出荷可能
３．マグネットの着脱可能
- 仕様
●材質 S45Ｃ
●硬度 HRC45〜50（ガス浸炭焼入れ）
●高さ寸法
FP-180は30mm〜74mmまで
1mm飛び（45種類）
FP-125は20mm〜74mmまで
1mm飛び（55種類）●高さ精度 ±0.005mm

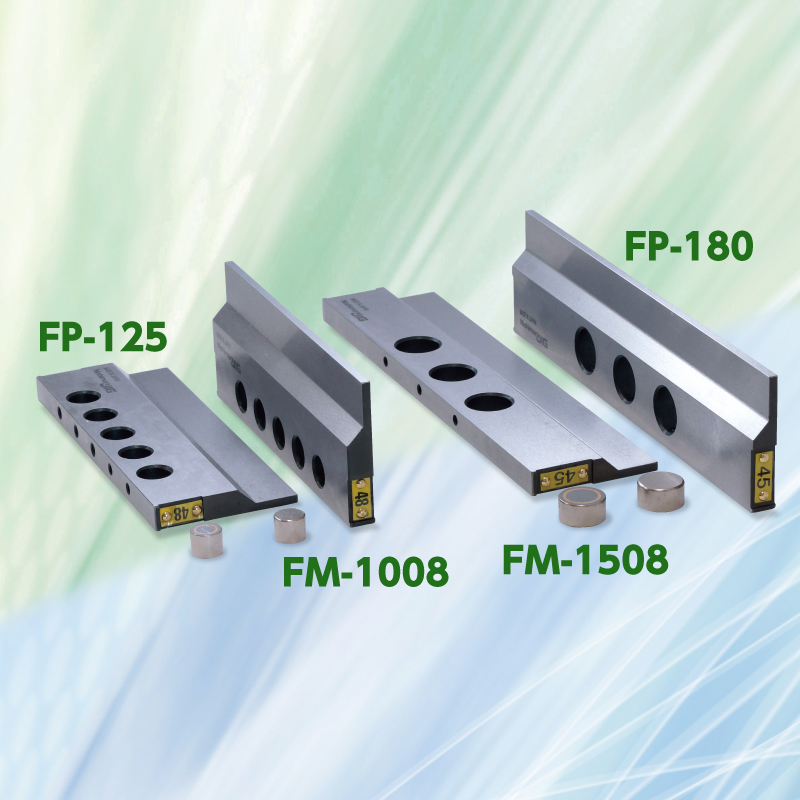

●ファインマグネット
FM-1508（Φ15×8H）→FP-180用
FM-1008（Φ10×8H）→FP-125用

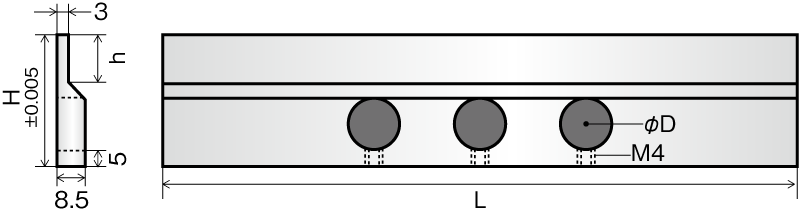

寸法図
| L | H ±0.005 |
ΦD | マグネット | 付記 | |
|---|---|---|---|---|---|
| FP-180 | 180 | 30〜74 | Φ15.1×3 | Φ15×8 | 1mm飛び45種類 |
| FP-125 | 125 | 20〜74 | Φ10.1×5 | Φ10×8 | 1mm飛び55種類 |
| FP- 180 |
H | ㉚〜 ㉛ |
㉜〜 ㉝ |
㉞〜 ㉟ |
㊱〜 ㊲ |
㊳〜 ㊵ |
㊶〜 |
|
|---|---|---|---|---|---|---|---|---|
| h | 5〜 6 |
6〜 8 |
8〜 10 |
10〜 12 |
12〜 14 |
14〜 15 |
||
| FP- 125 |
H | ⑳〜 ㉑ |
㉒〜 ㉓ |
㉔〜 ㉕ |
㉖〜 ㉗ |
㉘〜 ㉙ |
㉚〜 ㉞ |
㉟〜 |
| h | 3〜 4 |
4〜 6 |
6〜 8 |
8〜 10 |
10〜 12 |
10〜 14 |
14〜 15 |
※FP-125 20〜30Hの逃げ部は寸法上切粉落としの角度はついていません。
| 20枚 購入 |

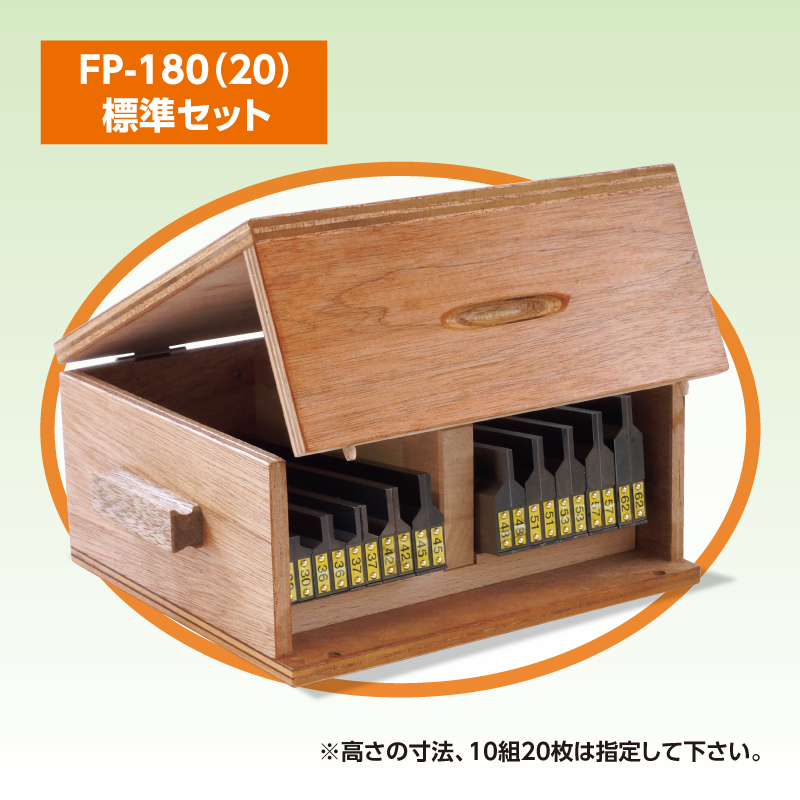

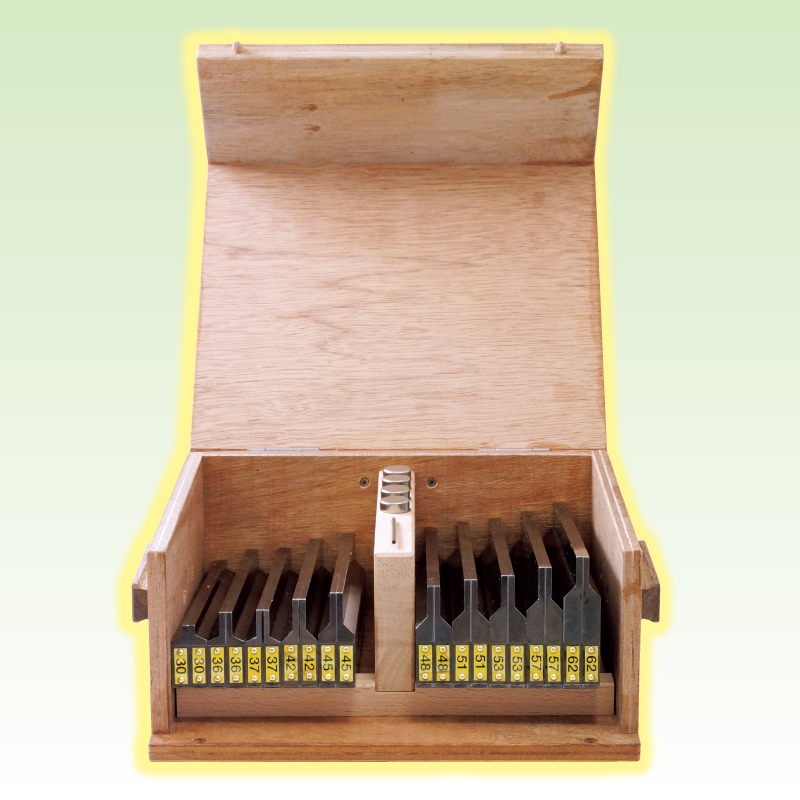

FP-180（20） | 収納木箱とFM-1508が 4ケ付きます |
|---|---|---|
| FP-125（20） | 収納木箱とFM-1008が 8ケ付きます |
|
| 10枚 購入 |
FP-180（10） | FM-1508が2ケ付きます |
| FP-125（10） | FM-1008が4ケ付きます | |
| 2～8枚 購入 |
FP-180, 125共 |
マグネットは付きません |
