メリットデックス

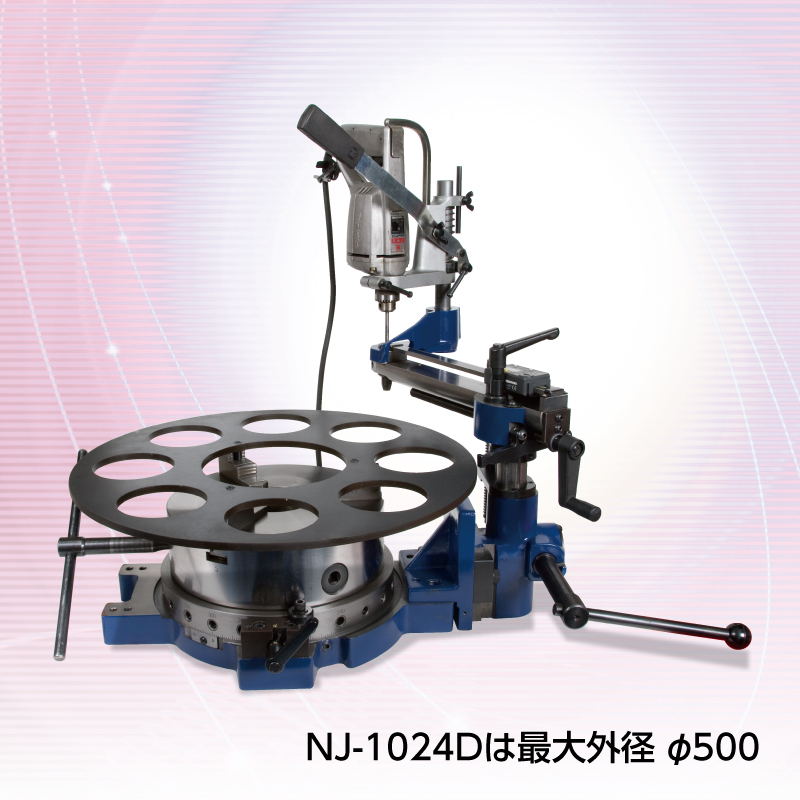

丸材位置決め加工機型式 NJ-724D/NJ-1024D
- メリットデックスは
- 単品丸物穴明けの位置決めスペシャリスト!!
- 特長
- ●フライス、マシニングセンター、又ケガキ作業をせず作業台の上で丸物穴明けの位置決めが可能。

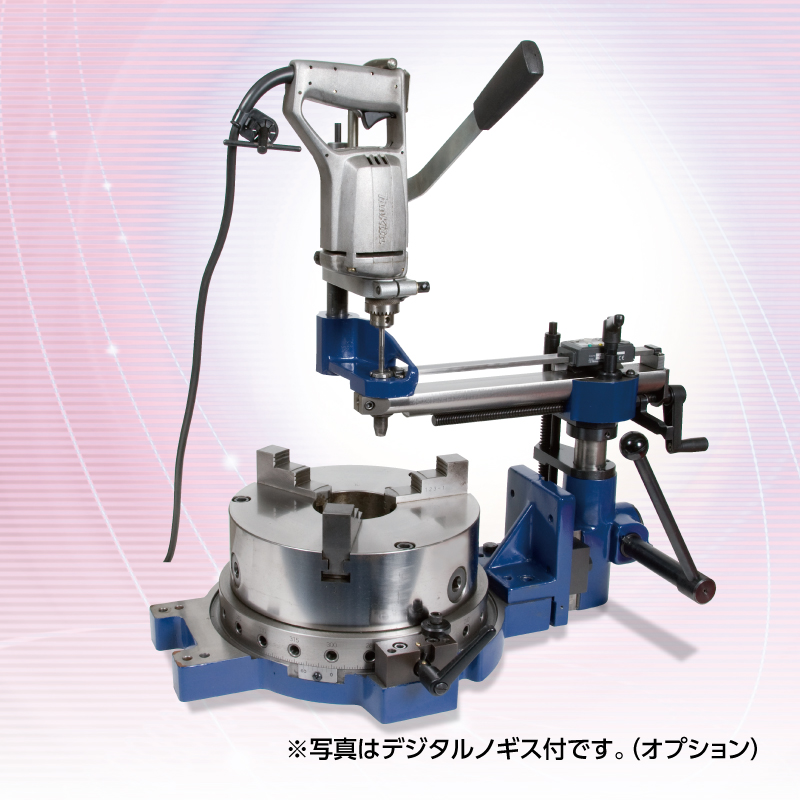

- ●センタードリルでのもみ付けで、PCD±0.1の位置決めが可能。(デジタル目盛をつければより正確 ーオプション)
- ●24分割はインデックス機構で、不等分割はテーブル外周の正尺・副尺目盛で±10'の設定が可能。
- ●ブッシュホルダーAss'yは旋回する為、加工物の着脱が容易
- ●ブッシュホルダーAss'yは、スクリューハンドルで上下させる為、使い易く安全に。
NJ-724D | NJ-1024D | |
最大ワーク範囲 | Φ280×150H | Φ400×180H |
使用チャック | 7# | 10# |
等分割方式 | 1レバー15°送り、 24分割プレートに位置決ピン 挿入方式 |
テーブル外周へ24分割された ブッシュにエキセンハンドルを 差し込み位置決めロック方式 |
不等分割 | テーブル外周の正尺・副尺での目視。±10' | |
チャック貫通内径 | Φ56 | Φ86 |
重量 | 約40kg | 約70kg |
